Системы турбонаддува Ауди и Фольксваген
Volkswagen AG последовательно переводит все модели на турбонаддув. Например, у дебютирующего в 2007 году VW Tiguan вообще не будет атмосферных моторов: бензиновый двигатель 1.4 TSI Twincharger с комбинированным наддувом и турбодизель 2.0 TDI развивают 150 либо 170 л.с., турбомотор 2.0 TFSI — 200 л.с. Данная ситуация вполне логична — двигатель с системой турбонаддува более экологичен, экономичен и обладает большей мощностью при меньшей массе. Новейшие технологии в будущем позволят достичь новых высот при проектировании наддувных двигателей, а пока, рассмотрим существующие.

Турбокомпрессоры с изменяемой геометрией VTG (Variable Geometry Turbine)

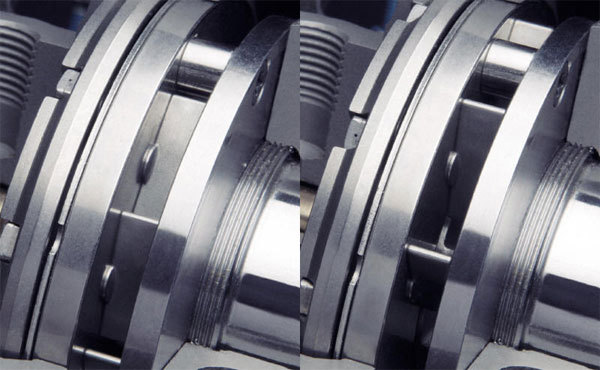

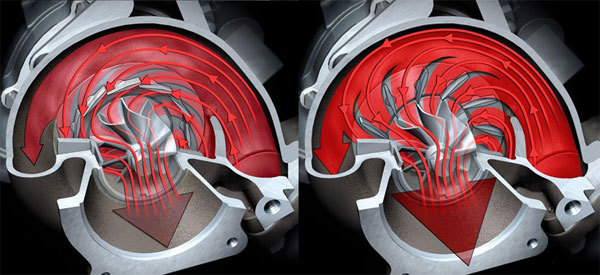

Первым VNT (Variable Nozzle Turbine) турбокомпрессором с изменяемой геометрией в 1995 году стал турбокомпрессор для Фольксвагена Multivane с 1,9 литровым двигателем TDI. Принцип действия VNT турбокомпрессора заключается в оптимизации потока выхлопных газов, направляемых на крыльчатку турбины. На низких оборотах двигателя и малом количестве выхлопных газов VNT турбокомпрессор направляет весь поток выхлопных газов на колесо турбины, тем самым увеличивая ее мощность и давление наддува (на рисунке слева). При высоких оборотах и высоком уровне газового потока турбокомпрессор VNT располагает подвижные лопатки в открытом положении, увеличивая площадь сечения и отводя часть выхлопных газов от крыльчатки, защищая себя от превышения оборотов и поддерживая давление наддува на необходимом двигателю уровне, исключая перенаддув (на рисунке справа).

Двигатель с системой VNT, имеет лучший отклик, производит большую мощность и крутящий момент, потребляет меньше топлива и обеспечивает снижение вредных выбросов по сравнению с двигателем, связанным с турбокомпрессором традиционным байпасом. Благодаря короткому времени отклика и плавному ускорению улучшается управляемость машиной и срок ее службы. По сравнению с турбокомпрессором, оборудованным байпасом(показан на рисунке ниже)


Турбокомпрессор VNT, более эффективный в более широком диапазоне величин потока, имеет следующие 3 основных преимущества:

Более высокая мощность: при определенной скорости двигателя и для заданного давления наддува модели VNT обеспечивают большую разность давлений и снижают температуру газов на выходе из двигателя
Больший крутящий момент: при низких оборотах двигателя модели VNT обеспечивают повышенное давление наддува
Экономия топлива и снижение выброса вредных веществ в атмосферу: контролируемые непосредственно системой управления двигателем, турбокомпрессоры VNT оптимизируют сгорание
Основной проблемой VNT турбокомпрессора является недостаточная устойчивость конструкции к высоким температурам. По этой причине основным местом применения технологии VNT стали дизельные двигатели. Первой «ласточкой» в применении турбины с изменяемой геометрией на бензиновых двигателях стала компания Porsche с ее новой моделью 911 Turbo.

Параллельный турбонаддув Biturbo
При параллельном наддуве, вместо одной большой, используют две одинаковых маленьких турбины, которые работают независимо друг от друга. Чем меньше турбина, тем быстрее она раскручивается, тем более «отзывчивым» получается двигатель. Две турбины ставят на V-образные двигатели, по одной на каждую «половинку».

За примером параллельного наддува долго ходить не придется — это и знаменитый двигатель V6 Audi 2.7 Biturbo от S4/RS4 и Олроуда, и V8 4,2 Biturbo от RS6. Да и новые дизельные двигатели большого объема стали оснащать двумя турбокомпрессорами — 4.2 TDI, или новейший W12 6.0 TDI.

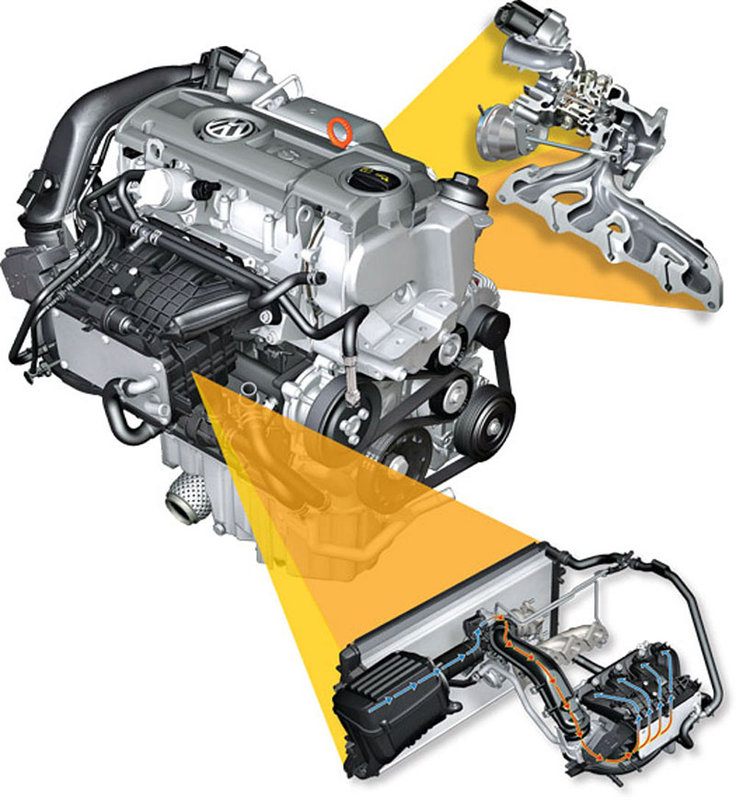

Фирменный двигатель Ауди Фольксваген 1,4 TSI Twincharger
Очень необычную вариацию на тему последовательного турбонаддува предложили инженеры фирмы «Фольксваген». В двигателях семейства TSI приводной нагнетатель и турбокомпрессор работают совместно. Пока обороты невелики, воздух подает нагнетатель, а турбина раскручивается вхолостую, без нагрузки. По мере роста оборотов агрегат потребляет все больше мощности на привод, а это расточительно. Поэтому после 2400 об/мин открывается перепускная заслонка, подающая воздух в обход нагнетателя. Электромагнитная муфта в его приводе отключает устройство. Одновременно закрывается перепускной клапан турбокомпрессора, и турбокомпрессор, успевший набрать скорость на холостом ходу, включается в работу. Результат: с 1,4-литрового мотора снимают 170 л.с., а момент больше 200 Н.м двигатель выдает уже при 1250 об/мин.Но к сожалению ресурса у этих двигателей нет , прогар поршня при смешных пробегах это норма ( они на удивление очень резвые экономичные и могут поспорить с 2.8 v6( ВанВаныч в курсе :ROFL: ) но к сожалению они так же быстро кончаются как и стартуют).

Конструкторы Audi и Volkswagen без устали продолжают поиск новых решений. Поскольку температура отработавших газов современных двигателей порой превышает 1300°С, появляются роторы из высокопрочной керамики, термостойкой и легкой.

В ближайшие годы системы турбонаддува наверняка усовершенствуют. Механические нагнетатели, родившиеся почти 100 лет назад, не сдают позиций. Ведь современные технологии позволяют делать «классические» компрессоры с точностью часовых механизмов. Резервы турбонаддува и подавно не исчерпаны. Так что «надувательство» будет продолжаться, пока жив сам двигатель внутреннего сгорания. :rul
А вам я пожелаю ни гвоздя ни жезла и удачи на дорогах!!! :friends:


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Системы Турбонаддува Аudi и VW
СообщениеДобавлено: 20 фев 2018, 18:00
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 31 дек 2009, 19:52
Сообщений: 5478
Медали: 12
Основатель форума (1) Участие в жизни клуба (1) Мастер - золотые руки! (1) За помощь детям (2) За помощь в ремонте (2)
За доброту (2) Бывалый (более 1000 сообщений) (1) Настоящий друг! (1) За мудрость и терпение (1)
Двигатель: 3.0 TDI BUG
Авто: AUDI Q7 FaceLift
Леха спамер :)
чего тебе в своей теме не пишется?)))

_________________
Ауди Клуб Киров вКонтакте: https://vk.com/club20651227
Ауди Клуб Киров в Instagram: audiclub43.
Служебный телефон: 78-42-09.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Системы Турбонаддува Аudi и VW
СообщениеДобавлено: 20 фев 2018, 18:26
Не в сети
Аватара пользователя

Автор темы

Зарегистрирован: 15 дек 2015, 13:42
Сообщений: 11
Двигатель: AEB,AAN,ARG,ALF
Авто: Audi A6,S4,A6,A6,A6,
это тема больше ознакомительная чем коммерческая ))
